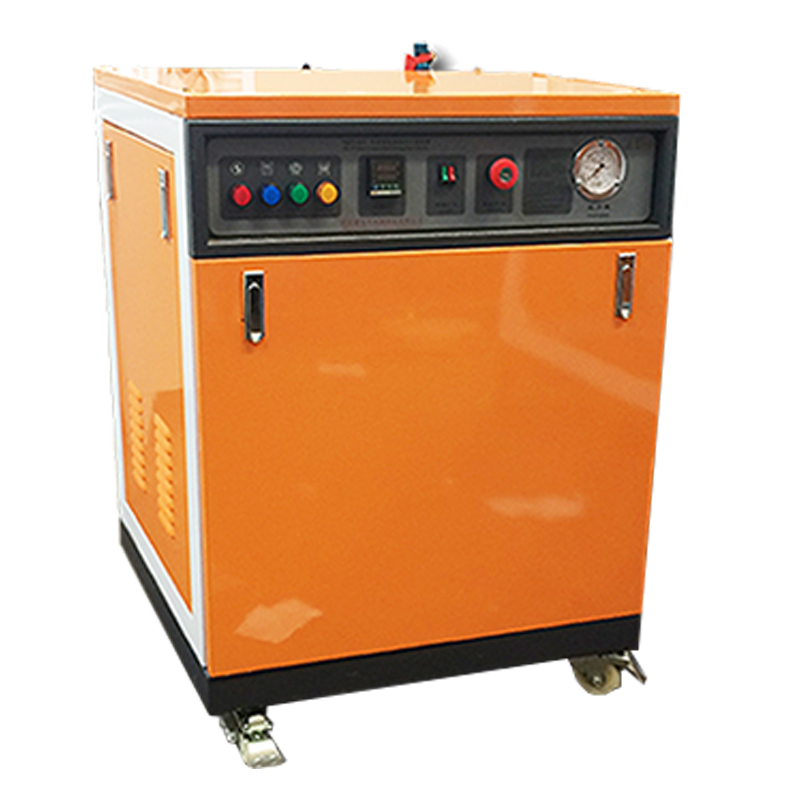

電加熱蒸汽發生器的構成以及工作原理
電加熱蒸汽發生器廣泛應用于我們的生活當中，主要應用于生物制藥、化工反應、實驗研究、食品加工、包裝機械、服裝整燙洗滌漂染、高溫清洗、混凝土蒸汽養護等方面。但對于電加熱蒸汽發生器的基本構成以及工作原理又是怎樣的呢？接下來小編就帶你來專業了解一下！
電加熱蒸汽發生器主要由護膽、自控系統、加熱系統、供水系統和安全保護系統等構成。
1、爐膽一般是采用鍋爐專用的無縫鋼管制成，呈細長直立式。電加熱系統采用的電熱管大多由1根或多根不銹鋼電熱管彎曲組合而成，其額定電壓通常為交流380伏或220伏。而其表面負荷一般在20瓦/平方厘米左右。由于發生器正常工作時有較高的壓力和溫度，安全保護系統可使其在長期運行中安全、可靠、高效。一般都采用高強度銅合金制作的安全閥、單向閥、排氣閥，實施三級保護。部分產品還增加了水位玻璃管保護裝置，增加了使用者的安全感。
2、供水系統是全自動蒸汽發生器的咽喉，源源不斷地為客戶提供干燥蒸汽。當水源進入水箱后，啟動電源按鈕，經由自控信號的驅動，耐高溫電磁閥打開，水泵工作，通過單向閥注入爐膽。當電磁閥、單向閥堵塞或損壞，供水達到一定壓力時將經過過壓閥溢水回到水箱，從而保護水泵。當水箱斷水或在水泵管路內有殘余空氣時，只進空氣不進水，只要通過排氣閥迅速排氣，待有水噴出，關閉排氣閥，水泵就能正常工作。供水系統中最主要的部件是水泵，大多采用較高壓力和較大流量的多級旋渦泵，小部分采用膜片泵或葉片泵。
3、液位控制器是發生器自控系統的中樞神經系統，分為電子式和機械式兩大類。電子式液位控制器通過3根高低不一的電極探棒控制液面（即水位的高低差），從而控制水泵的供水量和爐膽電熱系統的加熱時間，工作壓力穩定，應用范圍比較廣泛。機械式液位控制器采用不銹鋼浮球式，適用于爐膽容積較大的發生器，工作壓力不太穩定，但便于拆洗、保養、維修。
折疊電加熱蒸汽發生器的工作原理
簡單地說就是用電來加熱的蒸汽鍋爐，具體是指一種電熱轉化成熱能從而把水加熱產生蒸汽的壓力容器設備。主要是通過一套自動控制裝置，確保運行過程中液體控制器或高、中、低電極探棒反饋控制水泵的開啟、閉合、供水量長短、爐膽加熱時間；由壓力繼電器調定的最高蒸汽壓力隨著蒸汽的不斷輸出，爐膽水位不斷下降，當處于低水位（機械式）、中水位（電子式）時，水泵自動補水，到高水位時，水泵停止補水；與此同時，爐膽內電熱管繼續加熱，源源不斷產生蒸汽，面板上或頂端上部的指針式壓力表即刻顯示蒸汽壓力數值，整個過程均可通過指示燈自動顯示。
通過對電加熱蒸汽發生器的進一步了解，為我們的日常工作帶來了極大的便利，減少了操作上的失誤，增加了工作效率，確保了操作系統的安全以及自己的人身安全。
