電加熱蒸汽發生器的系統組成結構

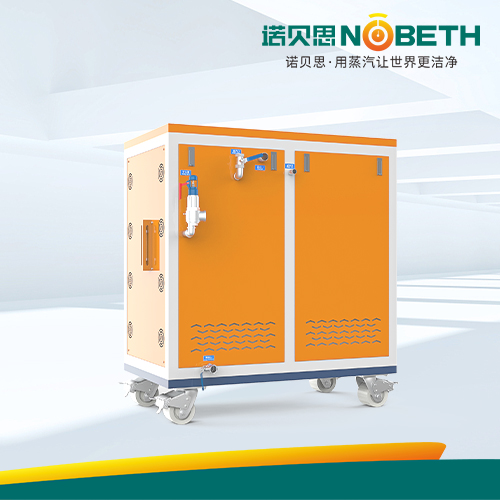

電加熱蒸汽發生器是一種微型鍋爐，可自動補水、供熱，同時連續產生低壓蒸汽。小型水箱、補給泵和控制操作系統是一個完整的系統，只要連接水源和電源，就不需要復雜的安裝。

電加熱蒸汽發生器主要由供水系統、自動控制系統、爐襯和加熱系統以及安全保護系統組成。

1.供水系統是自動蒸汽發生器的喉部，它持續向用戶供應干蒸汽。當水源進入水箱時，打開電源開關。在自動控制信號的驅動下，耐高溫電磁閥打開，水泵工作，水通過單向閥注入爐膛。當電磁閥和止回閥堵塞或損壞時，當供水達到一定壓力時，它會通過過壓閥溢流并返回水箱，以保護水泵。當水箱被切斷或水泵管道中有殘余空氣時，只有空氣進入而沒有水。只要空氣通過排氣閥快速排出，當水噴出時，排氣閥關閉后，水泵就能正常工作。供水系統最重要的部件是泵。它們大多使用高壓大流量的多級旋渦泵，小部分使用隔膜泵或葉片泵。

2.液位控制器是發電機自動控制系統的中樞神經，分為電子型和機械型。電子液位控制器通過三個不同液位的電極探頭控制液位（即水位和水位之間的差值），從而控制水泵的供水和加熱爐電加熱系統的加熱時間。工作壓力穩定，適用范圍廣。機械式液位控制器采用不銹鋼浮球式，適用于爐膛容積較大的發電機。工作壓力不穩定，但便于拆卸、清潔、維護和維修。

      3、爐體一般采用鍋爐專用無縫鋼管，細長垂直。電加熱系統中使用的電加熱管大多由一根或多根不銹鋼電加熱管組成，其表面負荷一般約為20瓦/平方厘米。由于發電機在正常運行期間具有較高的壓力和溫度，安全保護系統可以使其在長期運行中安全、可靠和高效。一般采用高強度銅合金制成的安全閥、單向閥和排氣閥進行三級保護。部分產品還增加了水位玻璃管保護裝置，增加了用戶的安全感。
