蒸汽加熱系統蒸汽流量估算

假定蒸汽加熱單元的蒸汽用量為1500kg/h，盡管加熱單元僅需要1500kg/h的蒸汽量，但由于輸送管道的熱損失，鍋爐必須提供多于此值的蒸汽量

因此選擇的蒸汽主管必須輸送這些質量的蒸汽，同時加上管道輻射熱損失引起的蒸汽冷凝量。

已知從鍋爐到加熱單元的距離，但是還必須考慮管道連接件帶來的附加摩擦阻力的余量。這通常表示為“等效長度”。如果管道口徑已知，就可計算連接件的摩擦阻力。根據經驗可用實際管道長度計算等效長度。

如果管道長度不大于50米，增加5%的連接件等效長度。

如果管道超過100米長并且大都是直管道，沒有多少連接件，可以考慮10%的連接件等效長度。

以100米的輸送距離為例，等效長度= 150 m + 10%=165 m

同樣是直管道，但連接件較多，則考慮20%的連接件等效長度。

如果蒸汽管道的絕熱良好，則比較合理的假定是每100m的等效長度由于熱損失增加3.5%的蒸汽負載。因此

增加的余量= 3.5%* 165/100 =5.8%

修正后的實際蒸汽負載=1500kg/h (1 + 5.8%) = 1587kg/h

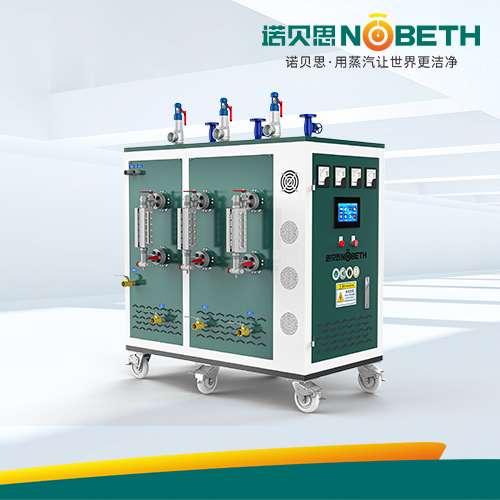

湖北諾貝思熱能科技前身為武漢諾貝思熱能環?？萍加邢薰?/span>，是一家湖北高新技術企業，專業為客戶提供蒸汽發生器產品和項目服務。諾貝思以節能、高效、安全、環保、免報裝五大核心準則，生產研發潔凈蒸汽發生器、PLC智能蒸汽發生器、AI智能高溫蒸汽發生器、智能變頻蒸汽熱源機、電磁蒸汽發生器、低氮燃?xì)庹羝l(fā)器等十多個系列三百多種單品，適用于醫療制藥、生物化工、實驗研究、食品加工、路橋養護、高溫清洗、包裝機械、服裝整燙等八大重點行業領域，產品暢銷全國及海外60多個國家。
